Lors de la mise sous tension d'un équipement électrique, celui-ci subit souvent une surtension soudaine, appelée courant d'appel, qui peut être plusieurs fois supérieure au courant de fonctionnement en régime permanent. Cette surtension peut endommager les composants sensibles, faire sauter les fusibles ou réduire la durée de vie de votre système. C'est là qu'interviennent les limiteurs de courant d'appel CTN.

Qu'est-ce que le courant d'appel ?

Le courant d'appel est la surtension initiale qui s'infiltre dans un appareil lors de sa mise sous tension. Il se produit lorsque des condensateurs non chargés agissent comme des courts-circuits et que des composants magnétiques comme les transformateurs consomment un courant magnétisant élevé au démarrage.

Les problèmes courants causés par le courant d'appel comprennent :

• Surchauffe ou épuisement d'un composant.
• Fusibles grillés.
• Stress du transformateur.
• Fiabilité réduite des équipements.

Comment fonctionnent les limiteurs de courant d'appel NTC ?

Les thermistances NTC (coefficient de température négatif) sont des résistances sensibles à la température.résistance infrarouge diminue à mesure que la température augmente. thermistances NTC offrent une protection à deux niveaux :

1. Au démarrage : La thermistance est froide et fournit une résistance élevée, limitant le courant d'appel.

2. En fonctionnement : lorsque le courant traverse la thermistance, celle-ci s'échauffe automatiquement. La résistance diminue, permettant un flux de courant normal avec une perte de puissance minimale.

Cela fait des thermistances NTC une solution rentable et peu encombrante par rapport aux résistances fixes traditionnelles ou aux circuits complexes basés sur des relais.

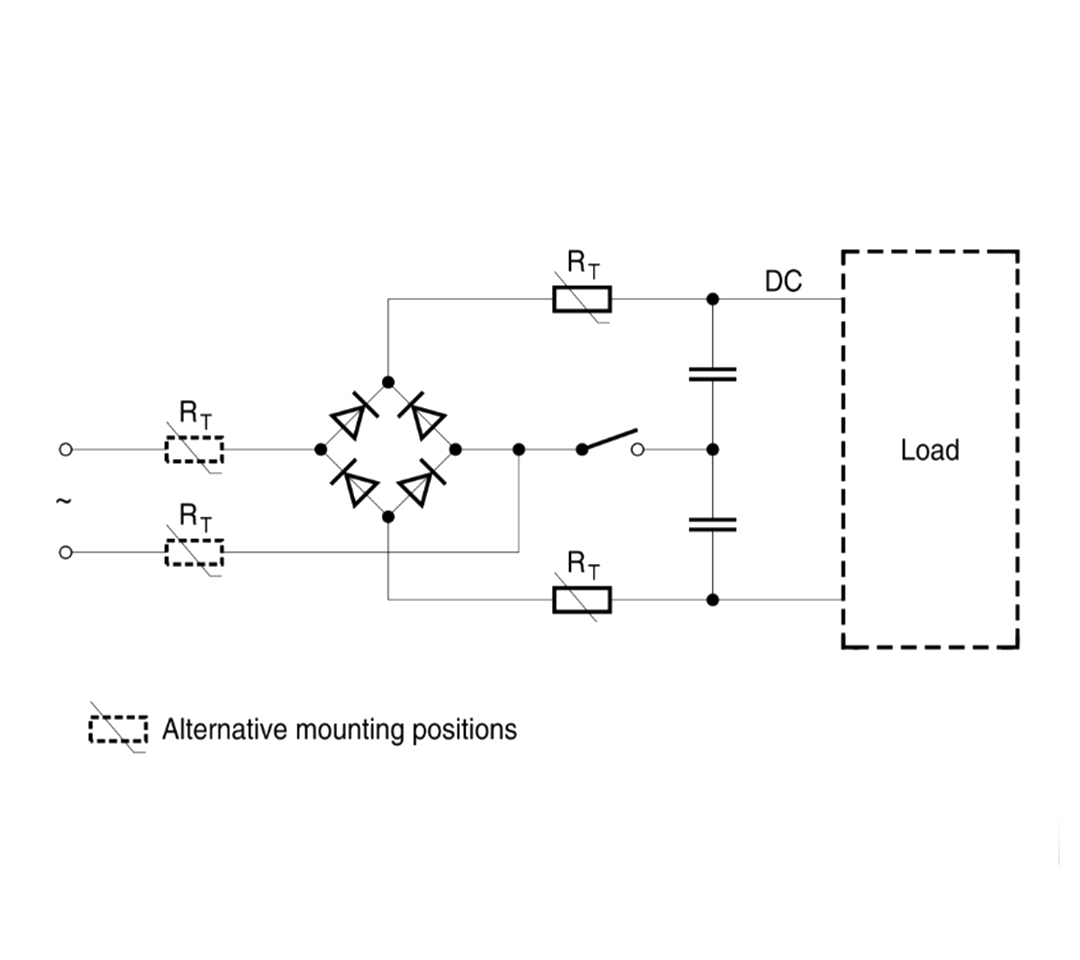

Intégration de circuit typique.

NTC limiteurs de courant d'appel Ils sont généralement placés en série avec la charge et l'alimentation. Ce positionnement les rend idéaux pour :

• Alimentations à découpage.
• Moteurs.
• Transformateurs.
• Circuits d'entrée à haute capacité.

⚠ Remarque importante : n'utilisez pas de thermistances NTC en parallèle, car un déséquilibre de courant peut provoquer une surchauffe ou une panne.

Paramètres de sélection des clés.

Lors du choix d'un Limiteur de courant d'appel NTC, les ingénieurs devraient considérer :

• Courant maximal à l'état stationnaire : doit être supérieur au courant de fonctionnement de l'appareil.
• Résistance au froid (R25) : détermine dans quelle mesure le courant d'appel est supprimé.
• Puissance énergétique maximale (joules) : capacité du limiteur à absorber l'énergie de démarrage.
• Déclassement thermique : la température ambiante affecte les performances — ajustez les spécifications en conséquence.
• Température d'auto-échauffement : certains appareils peuvent atteindre jusqu'à 250 °C — pensez à l'espacement et à l'isolation.

Exemples d'application.

Les thermistances NTC sont largement utilisées dans tous les secteurs industriels :

• Éclairage : Lampes fluorescentes, halogènes et LED.
• Appareils électroménagers : Equipements de cuisine avec protection au démarrage du moteur.
• Alimentations industrielles : convertisseurs AC-DC, chargeurs EV.
• Transformateurs : pour supprimer les pics de courant initiaux

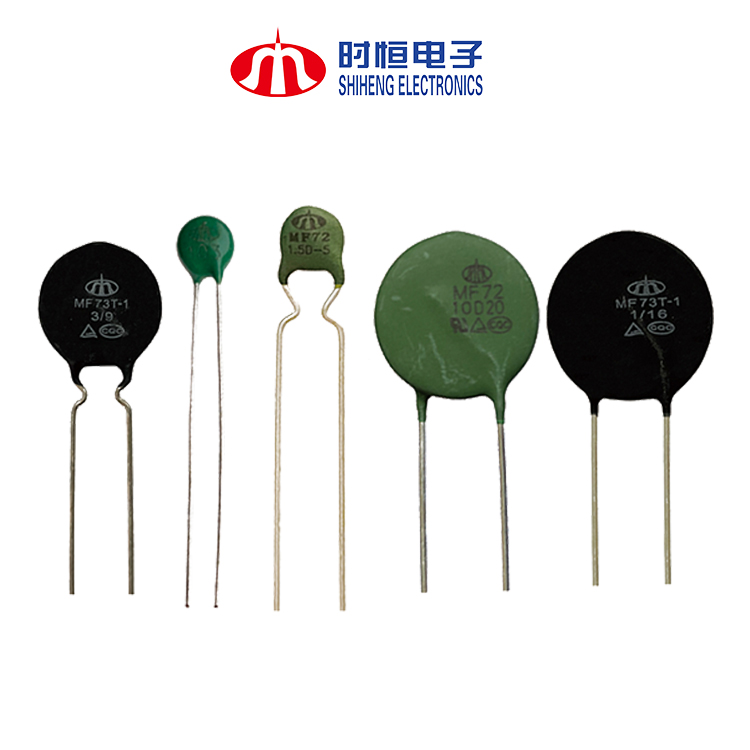

Chez Shiheng Electronics, nous proposons une gamme complète de limiteurs de courant d'appel NTC avec des puissances nominales de 1,5 W à 36 W et une gestion du courant continu jusqu'à 50 A CA, adaptés à une large gamme d'applications.

Besoin d'aide pour sélectionner la bonne pièce pour votre conception ? Contactez-nous aujourd'hui pour des fiches techniques, des échantillons ou une assistance technique.
