1. Qu'est-ce qu'un faisceau de câbles ?

A câble d'assemblage Il s'agit d'un ensemble de fils, de connecteurs/bornes et de matériaux de protection conçus pour acheminer l'énergie ou les signaux entre les différentes parties d'un appareil. On peut le comparer au système circulatoire d'un produit électronique : sans lui, rien ne communique ni ne s'allume.

Les faisceaux de câbles peuvent être entièrement personnalisés pour correspondre à la configuration interne de l'appareil, au cheminement des câbles, aux exigences en matière de tension/courant et aux contraintes environnementales.

2. Éléments clés à prendre en compte lors du choix d'un faisceau de câbles.

a. Sélection des fils.

Différentes applications requièrent différents niveaux de résistance à la chaleur, de flexibilité, de tension nominale et de durabilité :

• UL1007 / UL1015 – commun aux appareils et aux alimentations électriques.
• UL2464 – câblage de signalisation et de commande.
• Fil de silicone – équipements haute température tels que les radiateurs.
• PTFE (Téflon) – températures extrêmes, abrasion, exposition aux produits chimiques.
• Câble blindé – applications industrielles ou de données sensibles au bruit.

Choisir le mauvais type de câble peut entraîner une surchauffe, une chute de tension, un vieillissement prématuré, voire pire, une panne électrique.

b. Compatibilité des connecteurs et des bornes.

Le connecteur doit correspondre exactement à l'interface de l'appareil. Sinon, vous risquez :

Mauvaise reproduction. Connexions instables. Signaux intermittents. Surchauffe ou endommagement du terminal.

c. Matériaux de protection.

Le choix des protections doit se faire en fonction de l'environnement de travail :

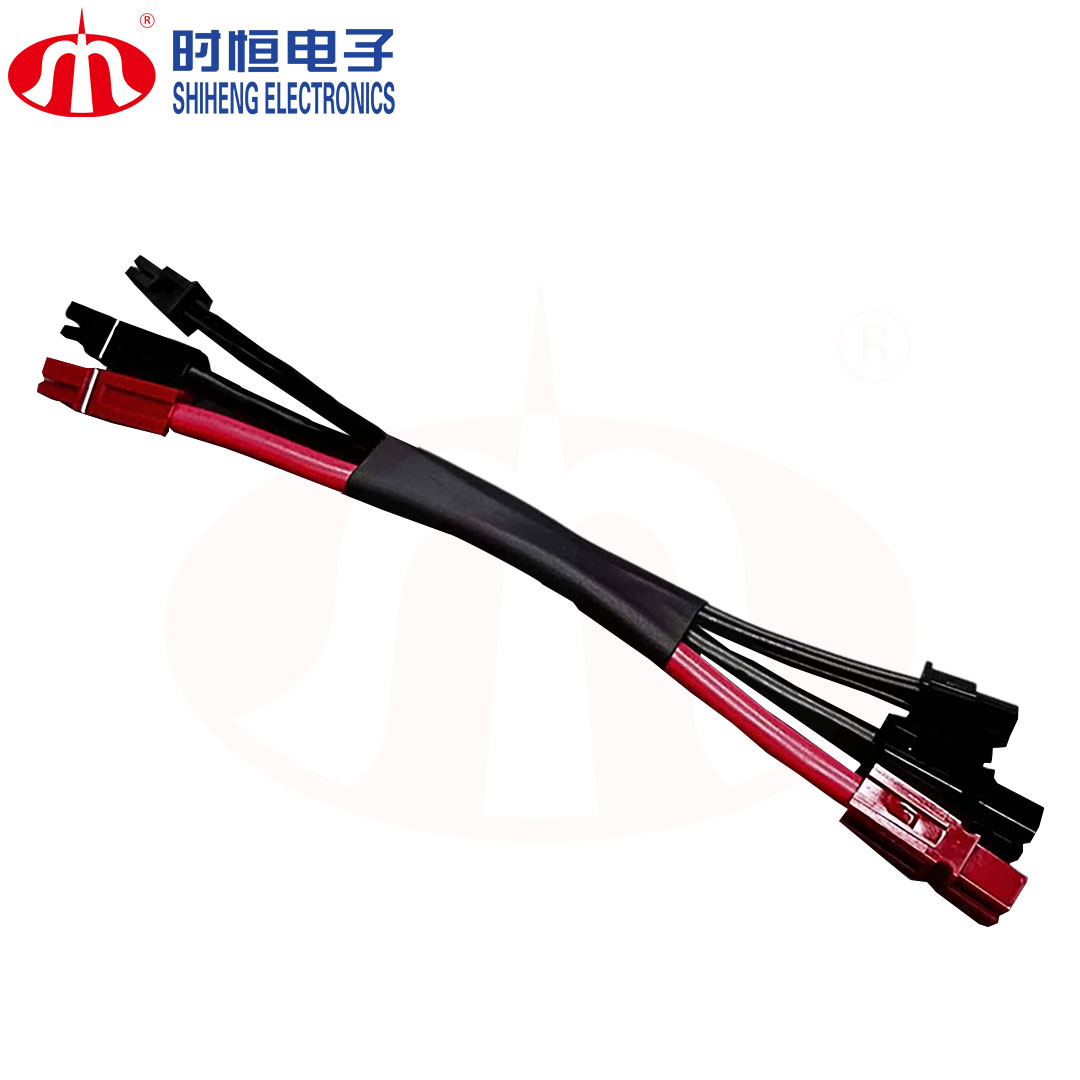

• Gaine thermorétractable / gaine thermorétractable étanche.

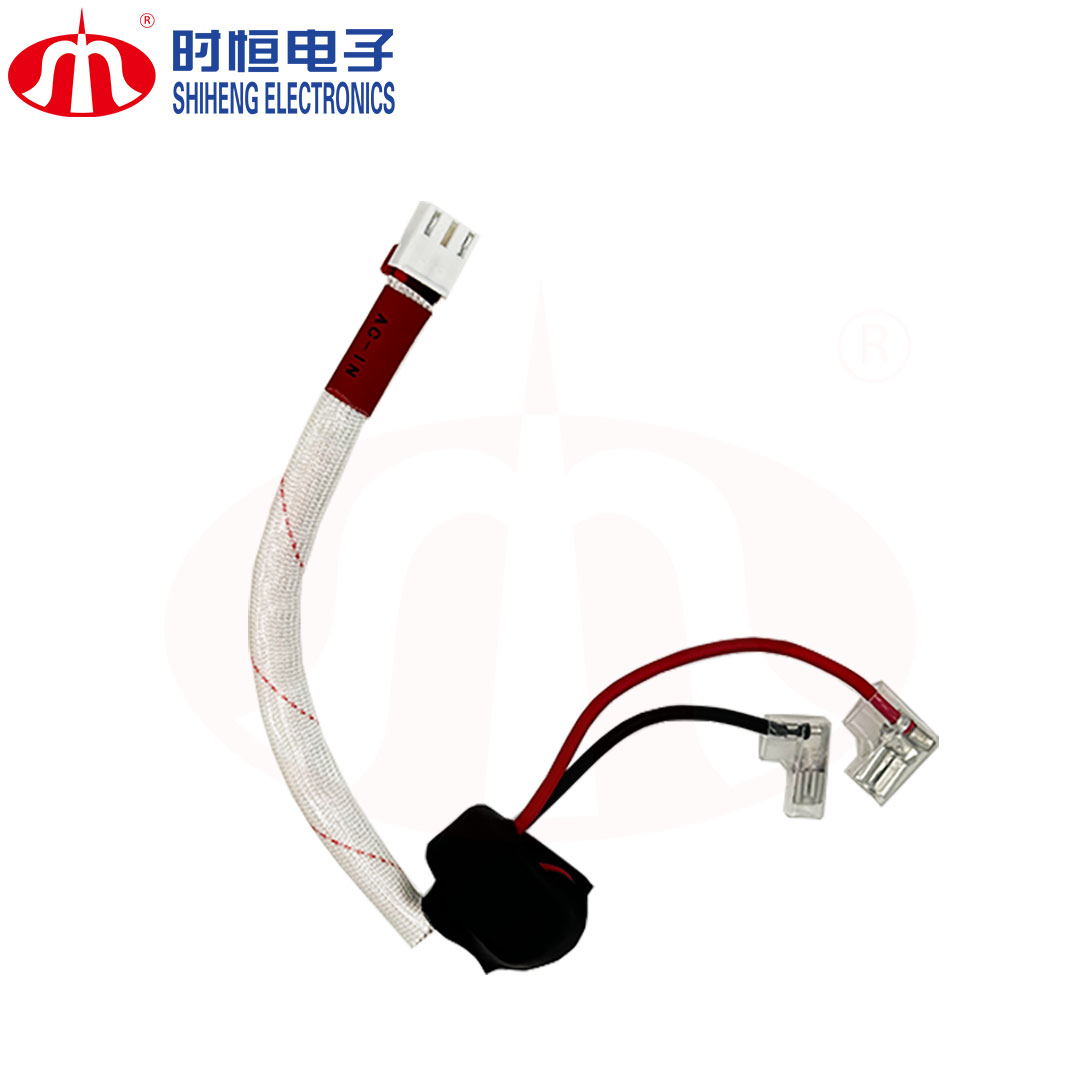

• Gaines en fibre de verre pour hautes températures.
• Ruban PVC ou tissé pour la protection contre l'abrasion.
• Maille en nylon pour une résistance optimale à la friction et à la flexion.
• Blindage EMI pour les circuits sensibles au bruit.

Plus l'environnement est hostile, plus la protection doit être robuste.

d. Conception de la structure d'assemblage.

Pour faciliter le cheminement et l'installation, les faisceaux de câbles peuvent être agencés comme suit :

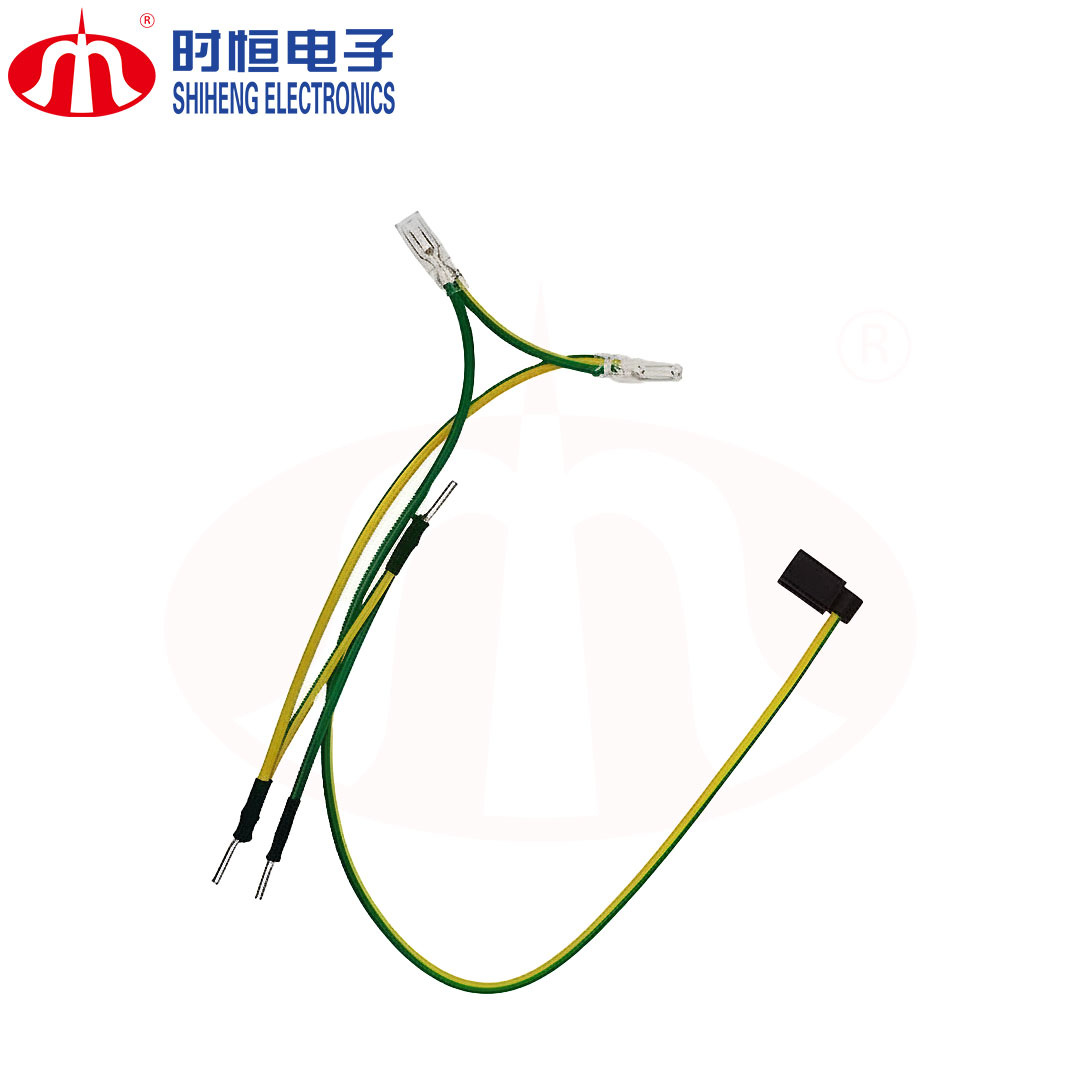

• Succursales Y/T.
• Structures plates ou en forme de ruban.

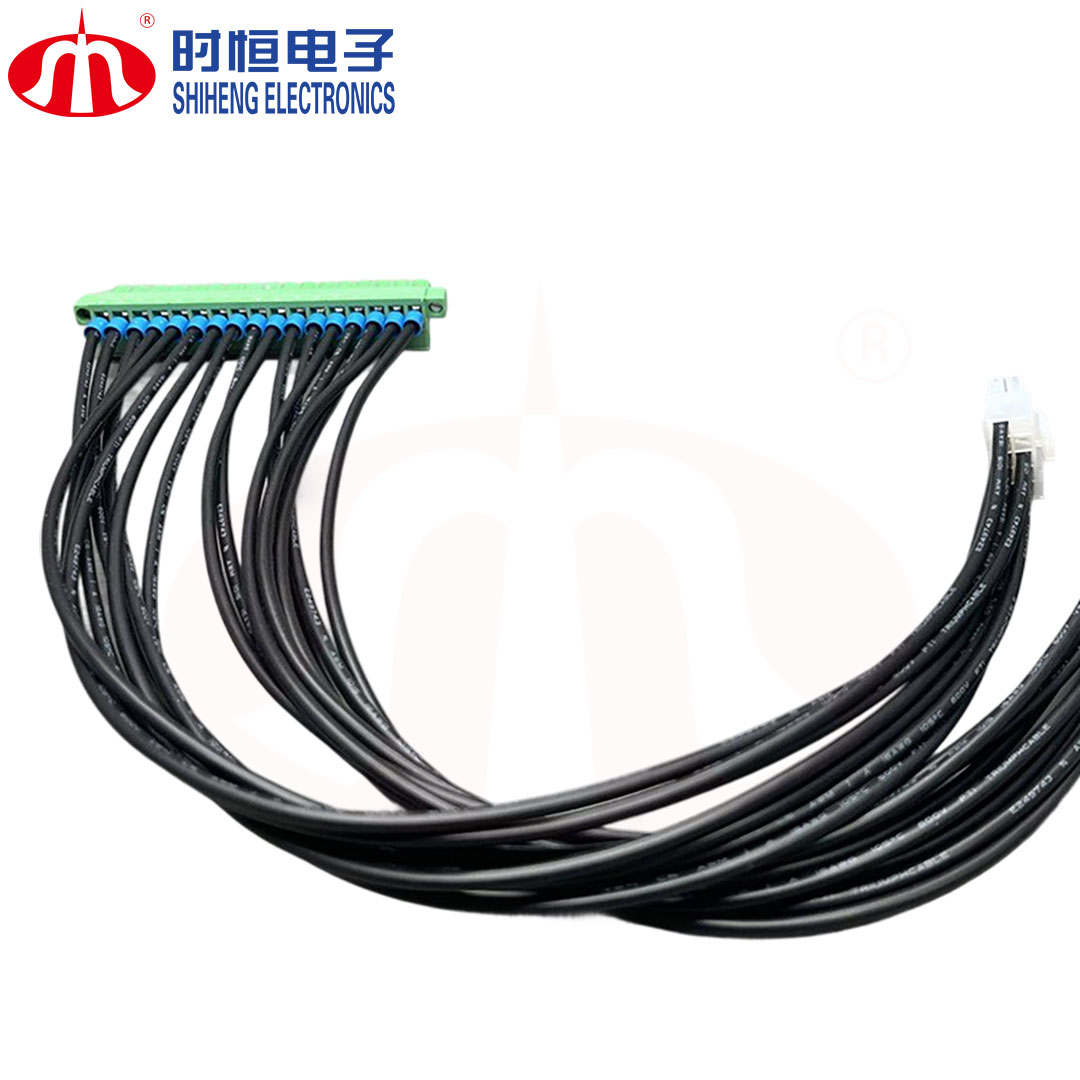

• Faisceaux de câbles multicœurs.
• Harnais préformés pour éviter les interférences dans les espaces restreints.

Une structure adaptée améliore l'efficacité de la production et la fiabilité à long terme.

e. Intégration fonctionnelle.

Certaines applications nécessitent que le câble assemblé remplisse des fonctions supplémentaires, telles que :

• Intégrer un thermistance NTC pour la surveillance de la température.
• Ajout d'un fusible, d'une diode TVS ou d'un anneau de ferrite.
• Sonde de température intégrée pour BMS, résistances chauffantes ou moteurs.

L'absence d'exigences fonctionnelles entraîne souvent des refontes coûteuses par la suite.

3. Problèmes courants à éviter.

Même les ingénieurs expérimentés rencontrent ces pièges :

• Câble sous-dimensionné → surchauffe et durée de vie réduite.
• Modèle de connecteur incorrect → mauvais raccordement ou incompatibilité.
• Protection insuffisante → usure, infiltration d'humidité, fuites électriques.
• Mauvais acheminement du faisceau de câbles → problèmes d'assemblage ou interférences mécaniques.
• Mauvais sertissage → contact instable ou défaillance intermittente.

Les problèmes de câblage peuvent paraître mineurs, mais ils apparaissent souvent après la production en série, ce qui rend leur réparation coûteuse.

4. Pourquoi travailler avec Shiheng Electronics ?

Shiheng propose des solutions d'assemblage de câbles professionnelles, fiables et entièrement personnalisées, fortes d'une longue expérience dans la fabrication de composants. Nos services :

• Assistance entre ingénieurs pour la sélection des câbles, l'appariement des connecteurs, la conception du routage et l'optimisation DFM.
• Personnalisation complète de la structure, des marques de connecteurs, des types de câbles et des méthodes de protection.
• Assurance qualité rigoureuse : câbles certifiés RoHS/REACH et UL, ISO9001 et tests fonctionnels à 100 %.
• Délais de livraison rapides pour les échantillons : 3 à 7 jours pour les prototypes.
• Intégré Capteur de température NTC options pour les batteries, les moteurs, les radiateurs et les appareils électroménagers.

Un câble assemblé est bien plus qu'un simple faisceau de fils : c'est un composant essentiel qui influe sur la sécurité, les performances et la durabilité de votre produit. Savoir choisir le bon fil, le bon connecteur, le bon matériau de protection et la bonne structure permet de réduire les risques liés à la conception et d'améliorer la fiabilité à long terme.

Chez Shiheng, nous agissons comme un prolongement de votre équipe d'ingénierie.fournir un soutien DFM, des analyses techniques proactives et des solutions fiables qui évoluent avec votre production.
