À chaque démarrage d'une alimentation industrielle ou d'un système motorisé, une surtension temporaire, appelée courant d'appel, est observée. Cette surtension peut être plusieurs fois supérieure au courant de fonctionnement normal et peut provoquer des contraintes, des dommages, voire la défaillance de composants tels que les fusibles, les redresseurs, les condensateurs ou les transformateurs.

C'est là que Limiteurs de courant d'appel NTC entrez. Ces thermistances de puissance sont des composants simples et passifs qui offrent une protection très efficace avec un coût ou une complexité de circuit minimal.

Qu'est-ce qu'un courant d'appel et pourquoi est-il problématique ? Lors de la première mise sous tension, les condensateurs non chargés agissent comme des courts-circuits et les transformateurs consomment du courant magnétisant. Cela peut entraîner des courants d'appel jusqu'à 10 à 20 fois supérieurs au courant nominal, ce qui entraîne :

• Vieillissement prématuré des composants.
• Fusible grillé au démarrage.
• Chutes de tension affectant d’autres équipements.
• Fiabilité réduite du système.

Comment les thermistances NTC limitent-elles le courant d'appel ? Thermistances NTC (coefficient de température négatif) offrent une résistance élevée à froid et diminuent à mesure qu'ils chauffent. Au démarrage :

• La haute résistance au froid limite la surtension initiale.
• L'auto-échauffement provoque une chute de la résistance pendant le fonctionnement.
• La faible résistance à chaud permet un flux de courant efficace à l'état stable.

Ce comportement passif les rend idéaux pour protéger les circuits sans ajouter de complexité ou de logique de contrôle.

Conseils de sélection pour les ingénieurs lors du choix d'un limiteur de courant d'appel, tenez compte de :

• Courant nominal et résistance au froid (R25).
• Constante de temps thermique et facteur de dissipation.
• Capacité maximale de traitement de l'énergie (puissance nominale Joule).
• Style de montage : radial, axial ou en forme de disque.

Les thermistances NTC doivent être sélectionnées en fonction du courant d'appel de crête, de la température ambiante et de la fréquence des cycles marche-arrêt.

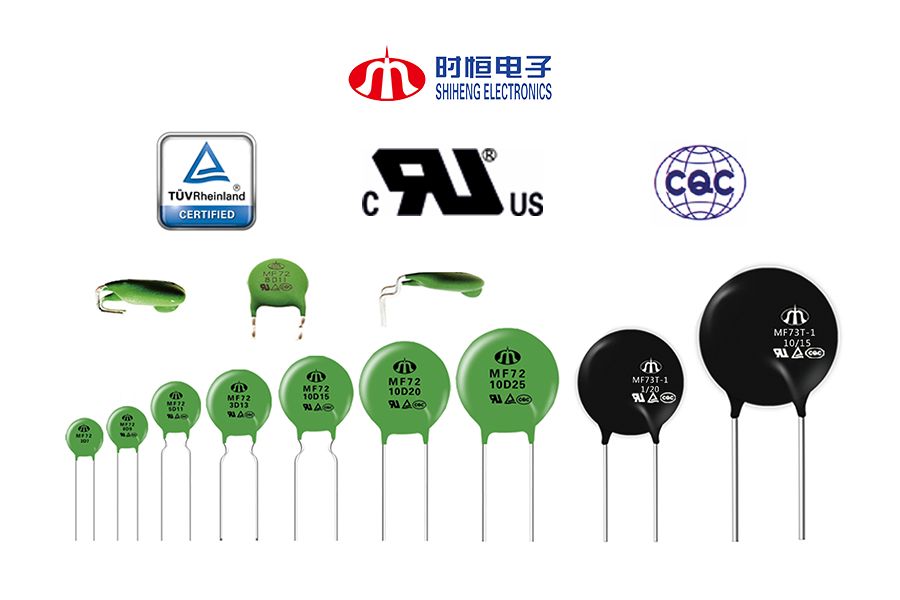

Pourquoi choisir les thermistances de puissance chez Shiheng Electronics, nous proposons une gamme complète de thermistances NTC de puissance spécialement conçu pour limiter le courant d'appel :

• Performances stables et longue durée de vie.
• Conforme RoHS et REACH.
• Spécifications personnalisées disponibles.
• Échantillonnage rapide et capacité de production fiable.

Le courant d'appel est l'un des facteurs de stress les plus négligés dans la conception de systèmes d'alimentation industriels. L'intégration d'une thermistance CTN est une solution simple et éprouvée pour prévenir les dommages, réduire les interventions de maintenance et prolonger la durée de vie de vos équipements.

Besoin d'aide pour choisir le limiteur de courant d'appel adapté ? Contactez notre équipe Shiheng Electronics pour des conseils d'experts et des échantillons rapides.
