Lors de la conception d'un circuit de mesure de température utilisant Thermistances NTC, un détail clé passe souvent inaperçu : leurs partenaires essentiels : les résistances pull-up et pull-down. Ensemble, ils forment un diviseur de tension qui convertit le changement de résistance du NTC avec la température en un signal de tension mesurable pour les MCU ou les modules ADC.

1.Pourquoi NTC a-t-il besoin de résistances pull-up ou pull-down ?

Les thermistances NTC sont des dispositifs analogiques qui ne changent la résistance qu'avec la température. Les circuits numériques, cependant, ne peuvent lire que la tension, pas la résistance. Ainsi, une résistance (pull-up ou pull-down) est associée au NTC pour créer un circuit diviseur qui génère une tension variable correspondant à la température.

La formule de base du diviseur de tension est :

où:

V_dehors = tension aux bornes du NTC (ou aux bornes de la résistance fixe, selon la configuration).

V_CC= tension d'alimentation (par exemple, 5 V ou 3,3 V).

R_CNT = résistance de la thermistance (diminue à mesure que la température augmente).

R_{tirer vers le haut}= résistance pull-up ou pull-down.

2. Pull-Up vs Pull-Down : connexions différentes, même objectif.

Ils garantissent des niveaux de tension stables, suppriment le bruit électrique et protègent les circuits intégrés sensibles des surtensions.

3. Comprendre la relation tension-température-logique.

En utilisant la formule du diviseur :

• À basse température :R_CNT est élevé → V_dehors augmente → le MCU lit une tension plus élevée (logique HIGH).
• À haute température :R_CNT gouttes → V_dehors diminue → Le MCU lit une tension inférieure (logique LOW).

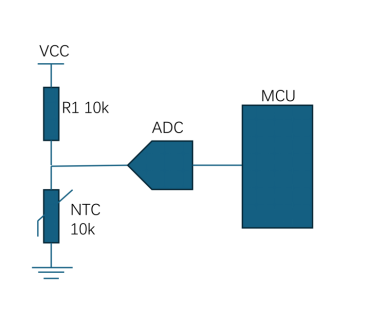

Cela permet à un MCU de détecter facilement les seuils de température ou de mesurer en continu la température analogique via l'entrée ADC.

4. Exemple de commutateur de température utilisant un comparateur.

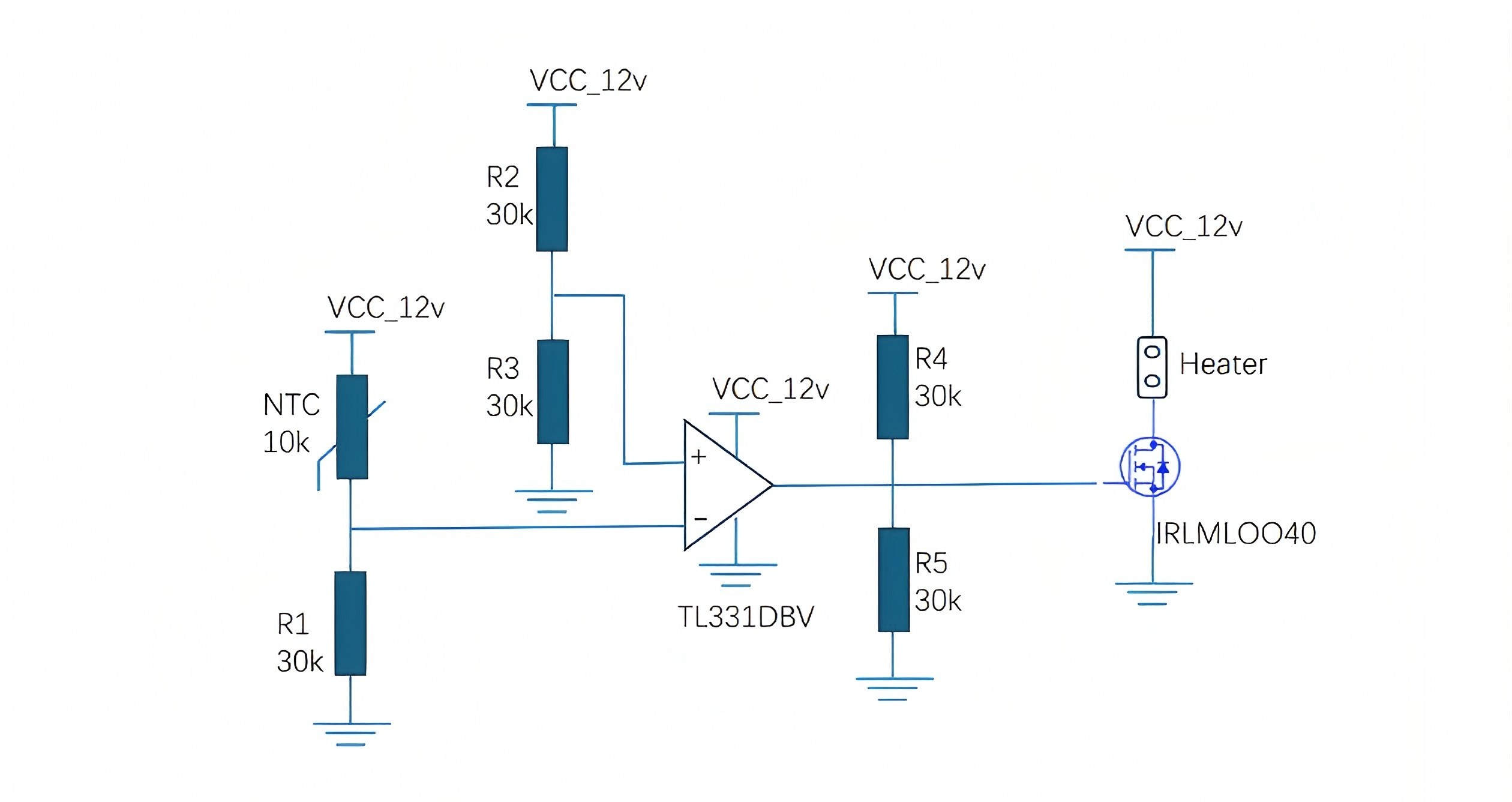

Pour un contrôle thermique simple (pas de MCU), un circuit comparateur peut interpréter directement les niveaux de tension NTC :

• Comparateur entrée « + » → tension de référence fixe (par exemple, 2 V).
• Entrée comparateur « – » → sortie diviseur NTC.

Quand Vout franchit le seuil de référence :

• Basse température (RCNT haut): Vout > V_réf. → sortie HAUTE → « Température normale »
• Haute température (RCNT faible): Vout< V_réf. → sortie BASSE → « Avertissement de surchauffe »

Avantages : Faible coût, réponse rapide, aucun MCU nécessaire — idéal pour la protection contre les surchauffes dans les alimentations, les chargeurs ou les modules industriels.

5. Sélection des valeurs de résistance appropriées.

Le choix de la bonne résistance garantit l’équilibre entre la consommation d’énergie, la sensibilité et l’immunité au bruit.

6.Pourquoi s'associer à Shiheng Electronics ?

Avec plus de 20 ans d'expérience dans la fabrication, Shiheng Electronics propose :

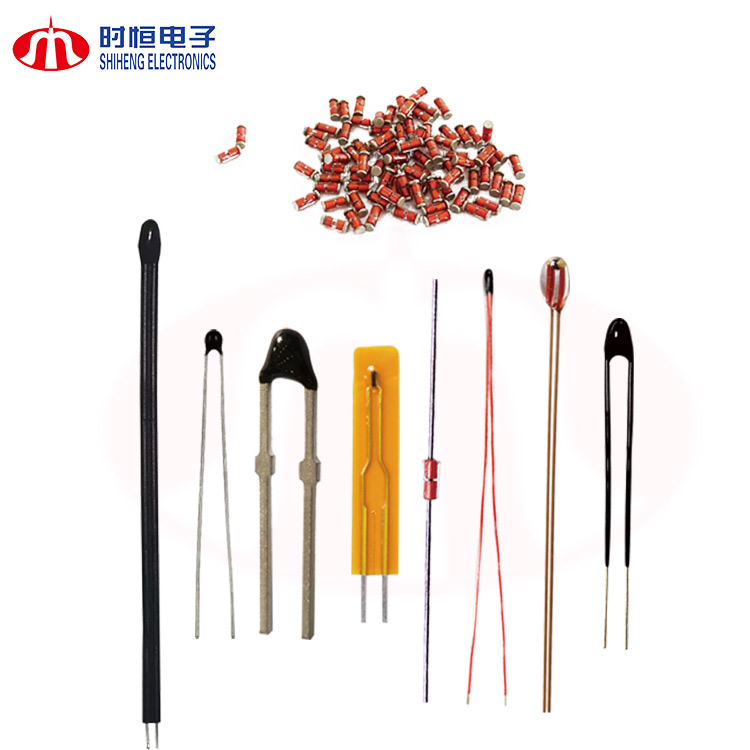

• Thermistance NTC complète et capteur de température gamme de produits.
• Haute précision, réponse rapide, excellente stabilité.
• Plusieurs options d'encapsulation pour une utilisation embarquée et industrielle.
• Conseils d'experts sur la conception de diviseurs de tension, l'appariement de résistances et l'optimisation des circuits.

Notre Thermistances série MF52 et les capteurs de précision sont largement utilisés dans :

• Appareils électroménagers intelligents.
• Systèmes thermiques pour véhicules électriques et batteries.
• Electronique médicale.
• Automatisation industrielle.

Vous cherchez à concevoir un circuit de détection de température fiable ? Contactez Shiheng Electronics aujourd'hui pour une assistance technique experte et des solutions NTC personnalisées.
