Nouvelle thermistance NTC horizontale série MF72
Description du produit
Les puces de résistance du nouveau thermistance NTC de puissance horizontale Les fils sont soudés aux broches situées respectivement sur les faces supérieure et inférieure de la puce. Ils sont dirigés vers l'extérieur de la puce depuis l'extrémité soudée, dans la même direction, pour former une section d'extension. Après avoir dépassé la portée de la puce, ils sont pliés vers le bas pour former une section repliable inférieure. Les fils situés à l'extrémité de la section repliée inférieure forment l'extrémité de montage, et une coque de protection enveloppe la puce. Cette coque de protection est composée d'une plaque supérieure, d'une plaque latérale et d'une plaque inférieure. L'une des plaques latérales est dotée d'une ouverture permettant d'insérer la puce de résistance et les fils. L'espace entre la puce et le boîtier de protection est rempli de colle thermoconductrice.
Caractéristiques du produit
1. Champ d'application :
● Alimentation de conversion, alimentation à découpage,
● Alimentation UPS
● Lampes électroniques à économie d'énergie, ballasts et divers appareils de chauffage
●Divers types de tubes cathodiques et de moniteurs Lampes à incandescence, autres luminaires
2.Caractéristiques :
● Hauteur (T+B) : 4,2 mm.
●La conception unique en « bosse » assure efficacement l'espace et la zone de dissipation de la chaleur.
●Convient aux processus de montage en surface et de soudage par enfichage.
●Peut être utilisé dans divers produits électroniques avec des exigences de hauteur d'installation faibles et un petit espace.
3. Méthode d'installation :
a) Pour l'utilisation, utilisez la méthode de soudure générale pour l'installation.
b) Pour les tests de vibrations et d'impacts, les fils sont fixes et le point fixe est à 6 ± 1 mm du corps de la résistance.
Affichage des produits
Produit Caractéristiques

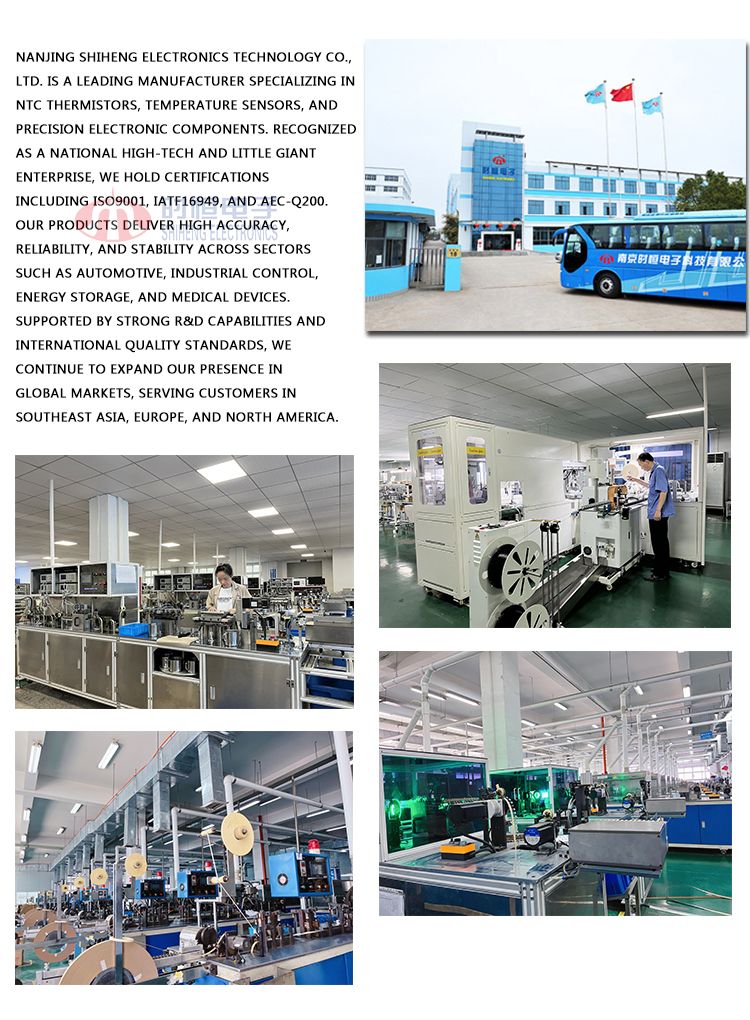

Pourquoi nous choisir?Plus de 20 ans d'expérience dans l'industrie
Fondée en 2002. Quatre usines auto-construites.
Le composant principal de tous les capteurs de température NTC, la thermistance NTC de mesure de température haute performance, est produit en interne. Sa gamme complète et ses structures diversifiées permettent des mesures de température précises dans différentes zones, des basses aux moyennes et hautes températures. Ces thermistances CTN hautes performances ont obtenu de nombreuses certifications de sécurité nationales et internationales.
